Miernik LCR jest rodzajem elektronicznego sprzętu testowego używanego do pomiaru indukcyjności (L), pojemności (C) i rezystancji (R) elementu elektronicznego. [1] W prostszych wersjach tego przyrządu impedancja zmierzono wewnętrznie i przekonwertowano do wyświetlenia na odpowiednią wartość pojemności lub indukcyjności. Odczyty powinny być dość dokładne, jeśli badany kondensator lub urządzenie indukcyjne nie ma znaczącej rezystancyjnej składowej impedancji. Bardziej zaawansowane konstrukcje mierzą rzeczywistą indukcyjność lub pojemność, a także równoważną rezystancję szeregową kondensatorów i współczynnik Q elementów indukcyjnych.
Zwykle testowane urządzenie (DUT) poddawane jest źródłu napięcia przemiennego. Miernik mierzy napięcie w poprzek i prąd w urządzeniu. Na podstawie ich stosunku miernik może określić wielkość impedancji. Kąt fazowy między napięciem a prądem jest również mierzony w bardziej zaawansowanych przyrządach; w połączeniu z impedancją można obliczyć i wyświetlić równoważną pojemność lub indukcyjność oraz rezystancję testowanego urządzenia. Licznik musi przyjmować model równoległy lub szeregowy dla tych dwóch elementów. Idealny kondensator nie ma innych cech niż pojemność, ale nie ma fizycznych kondensatorów idealnych. Wszystkie rzeczywiste kondensatory mają małą indukcyjność, mały opór i pewne defekty powodujące nieefektywność. Można je postrzegać jako indukcyjność lub rezystancję szeregowo z idealnym kondensatorem lub równolegle z nim. Podobnie jest z cewkami indukcyjnymi. Nawet rezystory mogą mieć indukcyjność (zwłaszcza jeśli są to typy uzwojone drutem) i pojemność w wyniku ich budowy. Najbardziej użytecznym i zwykle przyjętym założeniem jest to, że pomiary LR mają elementy szeregowo (jak to koniecznie ma miejsce w cewce indukcyjnej 0010010 # 39;) i że pomiary CR mają elementy równolegle (jak to koniecznie ma miejsce między kondensatorem 0010010 # 39; s 0010010 # 39; płyty 0010010 # 39; ). Przeciek jest szczególnym przypadkiem w kondensatorach, ponieważ przeciek jest koniecznie w poprzek płytek kondensatora, to znaczy szeregowo.
Miernik LCR może być również używany do pomiaru zmiany indukcyjności względem położenia wirnika w maszynach z magnesem trwałym. (Należy jednak zachować ostrożność, ponieważ niektóre mierniki LCR zostaną uszkodzone przez wygenerowany EMF wytwarzany przez obracanie wirnika silnika z magnesem trwałym; w szczególności te przeznaczone do pomiarów elementów elektronicznych.)
Ręczne mierniki LCR zwykle mają do wyboru częstotliwości testowe 100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz dla mierników najwyższej klasy. Rozdzielczość wyświetlacza i możliwości zakresu pomiarowego zwykle będą się zmieniać wraz z zastosowaną częstotliwością testową, ponieważ zespół obwodów jest bardziej czuły lub mniejszy dla danego elementu (tj. Cewki indukcyjnej lub kondensatora), gdy zmienia się częstotliwość testowa.

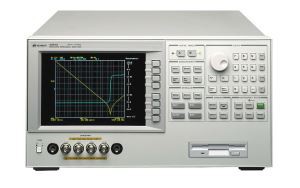

Benchtopowe mierniki LCR czasami mają wybierane częstotliwości testowe większe niż 100 kHz. Często zawierają opcje nakładania napięcia lub prądu stałego na sygnał pomiarowy prądu przemiennego. Mierniki z dolnego końca mogą oferować możliwość zewnętrznego zasilania tych napięć lub prądów DC, podczas gdy urządzenia z wyższej półki mogą dostarczać je wewnętrznie. Ponadto mierniki stacjonarne zwykle pozwalają na stosowanie specjalnych urządzeń (tj. Okablowania Kelvina, to znaczy połączeń 4-żyłowych) do pomiaru elementów SMD, cewek powietrznych lub transformatorów.
