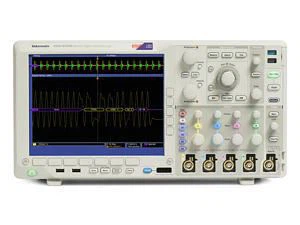

Cyfrowy oscyloskop fosforowy Tektronix DPO 4104 B zapewnia bogate w funkcje narzędzia, które upraszczają obsługę oraz szybko diagnozują i debugują złożone projekty. Dzięki pojedynczemu instrumentowi można analizować do 20 sygnałów analogowych i cyfrowych, duża szerokość pasma pozwala zobaczyć szczegóły dynamicznego sygnału, a głęboka długość rekordu na wszystkich kanałach pozwala uchwycić długie okresy aktywności sygnału. Elementy sterujące Wave Inspector® zapewniają łatwą nawigację i automatyczne wyszukiwanie danych kształtu fali.
Funkcje i specyfikacje:
● Funkcje:
Najważniejsze cechy:
■ Elementy sterujące Wave Inspector® zapewniają łatwą nawigację i automatyczne wyszukiwanie danych kształtu fali
■ 41 automatyczne pomiary
■ Analiza FFT dla uproszczonej analizy kształtu fali
■ Opcjonalne szeregowe wyzwalanie i analiza: zautomatyzowane szeregowe wyzwalanie, dekodowanie i opcje wyszukiwania dla I 2 C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS - 2 3 2 / 4 2 2 / 485 / UART, MIL-STD-1553 i I 2 S / LJ / RJ / TDM
■ Interfejs sondy TekVPI® obsługuje sondy aktywne, różnicowe i prądowe do automatycznego skalowania i jednostek
■ Zestaw zaawansowanych wyzwalaczy
■ 10. 4 w. (26 4 mm) Jasny kolorowy wyświetlacz XGA
■ Mały zajmowany obszar i lekki - tylko 5. 8 w. (147 mm) głębokość i 11 funt. (5 kg)
■ Rozwiązania łączności i analizy Plug-and-Play
o Łączność:
■ Dwa porty USB 2. 0 portów hosta na panelu przednim i dwa na panelu tylnym dla:
■ Szybkie i łatwe przechowywanie danych
■ Drukowanie
■ Podłączanie klawiatury USB
■ USB 2. 0 port urządzenia na tylnym panelu dla:
■ łatwe połączenie z komputerem
■ bezpośrednie drukowanie na drukarce zgodnej ze standardem PictBridge®
■ Zintegrowany {Ethernet {{}} / 100 / 100 Port Ethernet 0BASE-T do połączenia sieciowego i port wyjściowy wideo do eksportowania wyświetlacza oscyloskopu na monitor lub projektor
oOpcjonalne wsparcie aplikacji:
■ Analiza mocy
■ Testowanie maski LImit
■ HDTV i niestandardowa analiza wideo
● Dane techniczne:
Omówienie modelu:
■ Kanały analogowe: 4
■ Przepustowość: 1 GHz
■ Czas narastania: 350 ps
■ Częstotliwość próbkowania: (1 ch): 5 GS / s
■ Częstotliwość próbkowania: (2 ch): 5 GS / s
■ Częstotliwość próbkowania: (4 ch): 5 GS / s
■ Długość rekordu: (1 ch): 20 M.
■ Długość rekordu: (2 ch): 20 M.
■ Długość rekordu: (4 ch): 20 M.
■ Czas trwania przy najwyższej częstotliwości próbkowania: 4 ms
Kanały analogowe systemu pionowego:
■ Limity przepustowości sprzętu: 20 MHz lub 250 MHz
■ Sprzężenie wejściowe: AC, DC
■ Impedancja wejściowa: 1 MΩ ± {{1}}%, 50 Ω ± {{{{{}}}}%
■ Zakres czułości wejściowej:
■ 1 MΩ: 1 mV / dz. Do 10 V / dz
■ 50 Ω: 1 mV / dz. Do 1 V / dz
■ Rozdzielczość pionowa: 8 bitów (11 bitów z Hi Res)
■ Maksymalne napięcie wejściowe:
■ 1 MΩ: 300 VRMS CAT II ze szczytami ≤ ± 425 V
■ 50 Ω: 5 VRMS z pikami ≤ ± 20 V.
■ Dokładność wzmocnienia DC: ± 1. 5%, obniżona w stosunku do 0. 1 0% / ° C powyżej 30 ° C
■ Izolacja między kanałami: dowolne dwa kanały w jednakowej skali pionowej ≥ 100: 1 przy ≤ 100 MHz i ≥ 30: 1 w> 100 MHz do znamionowej szerokości pasma
o Kanały analogowe systemu poziomego:
■ Zakres podstawy czasu: 1 ns do 1000 s
■ Zakres czasu opóźnienia podstawy czasu: -10 podziałów do 5000 s
■ Zakres prostowania między kanałami: ± 125 ns
■ Dokładność podstawy czasu: ± 5 ppm w dowolnym przedziale ≥ 1 ms
